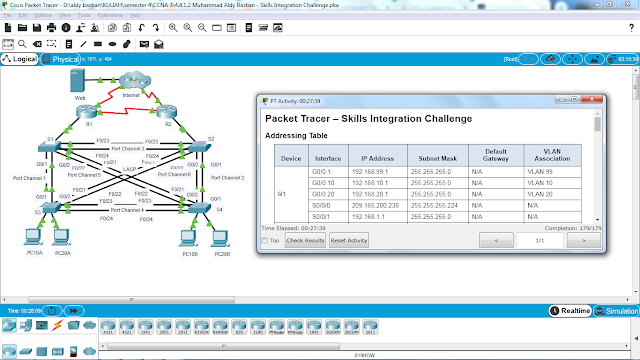

4.4.1.2 packet tracer – skills integration challenge answers




Cara Menyelesaikan :


Configuration R1:

enable
configure terminal
interface g0/0
no shutdown
interface g0/0.1
encapsulation dot1q 99 native
ip address 192.168.99.1 255.255.255.0
interface g0/0.10
encapsulation dot1q 10
ip address 192.168.10.1 255.255.255.0
interface g0/0.20
encapsulation dot1q 20
ip address 192.168.20.1 255.255.255.0
exit
router rip
version 2
passive-interface GigabitEthernet0/0
passive-interface Serial0/0/0
passive-interface GigabitEthernet0/0.1
passive-interface GigabitEthernet0/0.10
passive-interface GigabitEthernet0/0.20
network 192.168.1.0
network 192.168.10.0
network 192.168.20.0
network 192.168.99.0
no auto-summary
end
write memory
!

Configuration R2:

enable
configure terminal
interface g0/0
no shutdown
interface g0/0.1
encapsulation dot1q 99 native
ip address 192.168.99.2 255.255.255.0
interface g0/0.10
encapsulation dot1q 10
ip address 192.168.10.2 255.255.255.0
interface g0/0.20
encapsulation dot1q 20
ip address 192.168.20.2 255.255.255.0
exit
router rip
version 2
passive-interface GigabitEthernet0/0
passive-interface Serial0/0/1
passive-interface GigabitEthernet0/0.1
passive-interface GigabitEthernet0/0.10
passive-interface GigabitEthernet0/0.20
network 192.168.1.0
network 192.168.10.0
network 192.168.20.0
network 192.168.99.0
no auto-summary
end
write memory
!

Configuration S1:

enable
configure terminal
vtp mode server
vtp password cisco123
vtp version 2
vtp domain CCNA
vlan 10
vlan 20
vlan 99
exit
interface range f0/1-9
switchport mode access
switchport access vlan 10
interface range f0/10-19
switchport mode access
switchport access vlan 20
interface range f0/20-24,g0/1-2
switchport mode trunk
switchport trunk native vlan 99
!
interface range FastEthernet0/21-22
channel-group 5 mode active
!
interface range FastEthernet0/23-24
channel-group 3 mode active
!
interface range GigabitEthernet0/1-2
channel-group 1 mode active
!
!
interface Port-channel1
switchport trunk native vlan 99
switchport mode trunk
!
interface Port-channel3
switchport trunk native vlan 99
switchport mode trunk
!
interface Port-channel5
switchport trunk native vlan 99
switchport mode trunk
exit
spanning-tree mode rapid-pvst
spanning-tree vlan 10 priority 4096
spanning-tree vlan 20 priority 8192
end
write memory
!

Configuration S2:

enable
configure terminal
vtp mode client
vtp password cisco123
vtp version 2
vtp domain CCNA
interface range f0/1-9
switchport mode access
switchport access vlan 10
interface range f0/10-19
switchport mode access
switchport access vlan 20
interface range f0/20-24,g0/1-2
switchport mode trunk
switchport trunk native vlan 99
!
interface range FastEthernet0/21-22
channel-group 6 mode active
!
interface range FastEthernet0/23-24
channel-group 3 mode active
!
interface range GigabitEthernet0/1-2
channel-group 2 mode active
!
interface Port-channel2
switchport trunk native vlan 99
switchport mode trunk
!
interface Port-channel3
switchport trunk native vlan 99
switchport mode trunk
!
interface Port-channel6
switchport trunk native vlan 99
switchport mode trunk
exit
spanning-tree mode rapid-pvst
spanning-tree vlan 10 priority 8192
spanning-tree vlan 20 priority 4096
end
write memory
!

Configuration S3:


enable
configure terminal
vtp mode client
vtp password cisco123
vtp version 2
vtp domain CCNA
interface range f0/1-9
switchport mode access
switchport access vlan 10
interface range f0/10-20
switchport mode access
switchport access vlan 20
interface range f0/21-24,g0/1-2
switchport mode trunk
switchport trunk native vlan 99
!
interface range FastEthernet0/21-22
channel-group 6 mode active
!
interface range FastEthernet0/23-24
channel-group 4 mode active
!
interface range GigabitEthernet0/1-2
channel-group 1 mode active
!
interface Port-channel1
switchport trunk native vlan 99
switchport mode trunk
!
interface Port-channel4
switchport trunk native vlan 99
switchport mode trunk
!
interface Port-channel6
switchport trunk native vlan 99
switchport mode trunk
exit
spanning-tree mode rapid-pvst
spanning-tree vlan 10 priority 32768
spanning-tree vlan 20 priority 32768
end
write memory
!


Configuration S4:

enable
configure terminal
vtp mode client
vtp password cisco123
vtp version 2
vtp domain CCNA
interface range f0/1-9
switchport mode access
switchport access vlan 10
interface range f0/10-20
switchport mode access
switchport access vlan 20
interface range f0/21-24,g0/1-2
switchport mode trunk
switchport trunk native vlan 99
!
interface range FastEthernet0/21-22
channel-group 5 mode active
!
interface range FastEthernet0/23-24
channel-group 4 mode active
!
interface range GigabitEthernet0/1-2
channel-group 2 mode active
!
interface port-channel 2
switchport mode trunk
switchport trunk native vlan 99
interface port-channel 4
switchport mode trunk
switchport trunk native vlan 99
interface port-channel 5
switchport mode trunk
switchport trunk native vlan 99
exit
spanning-tree mode rapid-pvst
spanning-tree vlan 10 priority 32768
spanning-tree vlan 20 priority 32768
end
write memory
!
